Kamery termowizyjne umożliwiają wykrycie anomalii temperaturowych, które mogą świadczyć o uszkodzeniach lub nieprawidłowej pracy instalacji fotowoltaicznej. Umożliwiają szybką, bezkontaktową i nieniszczącą kontrolę pojedynczych modułów PV i całych instalacji. Skuteczność pomiarów zależy zarówno od jakości sprzętu. , jak i od wiedzy operatora oraz przygotowania stanowiska pomiarowego.

Termowizję w inspekcja instalacji PV – pomiary z użyciem kamery termowizyjnej (IR) – należy traktować jako rutynowy element serwisowania instalacji fotowoltaicznej. Sprawdzi się zarówno na etapie odbioru, jak i w trakcie eksploatacji. Operator powinien znać właściwości cieplne badanych materiałów, wpływ warunków atmosferycznych oraz ograniczenia optyczne szkła.

Warunki skutecznego pomiaru

Skuteczność termowizji w inspekcji instalacji PV poprawia wybór odpowiedniej pory dnia (bezpośrednio po maksymalnym nasłonecznieniu), brak opadów, mała prędkość wiatru oraz właściwa kalibracja kamery. Przed pomiarem należy uwzględnić następujące parametry:

• emisyjność obiektu,
• temperatura otoczenia i atmosfery,
• odległość do obiektu,
• wilgotność względna powietrza,
• współczynnik transmisji atmosfery.

Kamera powinna charakteryzować się czułością termiczną ≤ 0,08 K oraz możliwością ręcznej regulacji emisyjności. Obiektyw z odpowiednią ogniskową ułatwia eliminację zakłóceń poprzez zmianę kąta obserwacji. Przydatna jest również funkcja automatycznej regulacji kontrastu (tryb HDR).

Termowizja w inspekcji instalacji PV – problemy w interpretacji obrazów

Podczas badań termograficznych paneli PV trzeba umiejętnie uwzględnić wpływ otoczenia na wynik pomiaru. Powierzchnia szkła pokrywającego moduł PV nie jest przezroczysta dla promieniowania podczerwonego (8–14 μm). Jednocześnie szkoło odbija otaczające obiekty – chmury czy słońce, ale także operatora kamery. Mogą one być wyraźnie widoczne w obrazie termicznym – pojawiają się błędy pomiarowe oraz nieprawdziwe „gorące punkty” hot spoty (punkty przegrzania). Należy zatem unikać ustawienia prostopadłego do powierzchni modułu. Ryzyko błędnej interpretacji maleje, jeśli kamerę ustawi się pod kątem patrzenia 5–60°.

Elementy wspierające analizę

Wbudowany aparat cyfrowy umożliwia rejestrowanie obrazu w świetle widzialnym równolegle z termogramem – dzięki temu można precyzyjnie zlokalizować nieprawidłowości. Kamery często wyposażone są w funkcje nakładania obrazów, komentarze głosowe i tekstowe oraz oprogramowanie umożliwiające analizę i generowanie raportów. To ważne narzędzia wspierające dokumentację wyników oraz komunikację z inwestorem lub serwisem technicznym.

Termowizja w inspekcji instalacji PV w praktyce

Termowizja w inspekcji instalacji PV stanowi bardzo cenne narzędzie, ale w praktyce pomiarów często obserwuje się:

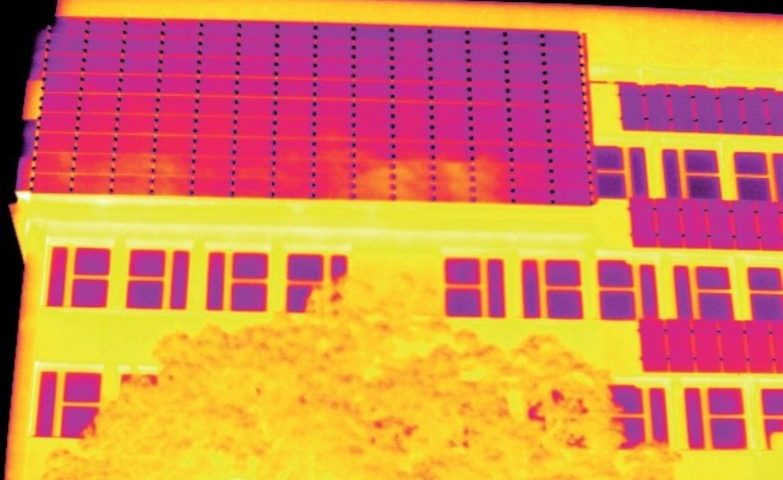

• odbicia chmur lub słońca widoczne jako fałszywe „gorące punkty”,
• wpływ konstrukcji montażowej (profile aluminiowe o wysokim współczynniku odbicia – zwykle wyraźnie widoczne w obrazie jako obszar „zimny”, haki) na rozkład temperatury,
• pojedyncze komórki o podwyższonej temperaturze – mogące wskazywać na defekt ogniwa.

Interpretacja wymaga doświadczenia – nie każda różnica temperatury oznacza uszkodzenie! Pomiar należy wykonać w odpowiednich warunkach. Natomiast kiedy nie można wyeliminować zakłóceń, operator powinien:

• dobrać odpowiedni obiektyw,
• zmienić kierunek obserwacji,
• zmniejszyć odległość od obserwowanego obiektu,
• usunąć zakłócenia lub ograniczyć ich wpływ.

Termowizja to skuteczne narzędzie diagnostyczne dla instalacji PV, pod warunkiem świadomego i prawidłowego użycia. Wysokiej jakości kamera, dobrze dobrane ustawienia i właściwy moment pomiaru pozwalają na szybkie wykrycie potencjalnych defektów.
